2025/07/11 18:27:03|オーディオ
回転速度調整用トリマー交換

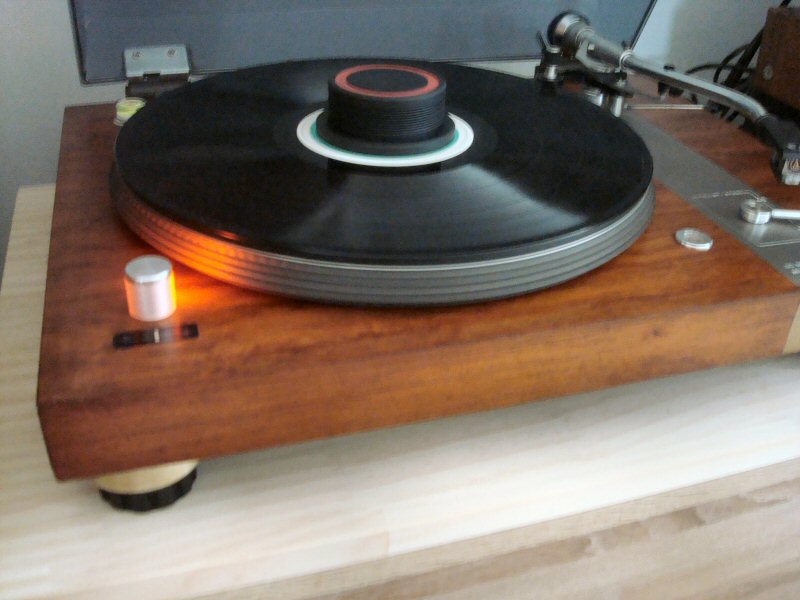

マイクロ精機のレコードプレーヤーですが、回転調整が不安定でうまく調整できません。調査の結果、基板についている調整用のトリマー(半固定ボリューム)が破損してうまく電流が流れないようです。

これは交換以外に手はありません。早速パーツを手配するわけですが、国産は工業用の高価なものしか生産されていません。おのずと海外に発注することになります。

発注はうまく行ったのですが、配送には輸入扱いになり通関に時間がかかります。先月注文したものが、やっと届きました。現在ついているもののデータが分かりませんので感で値を推測し、複数発注することになりました。

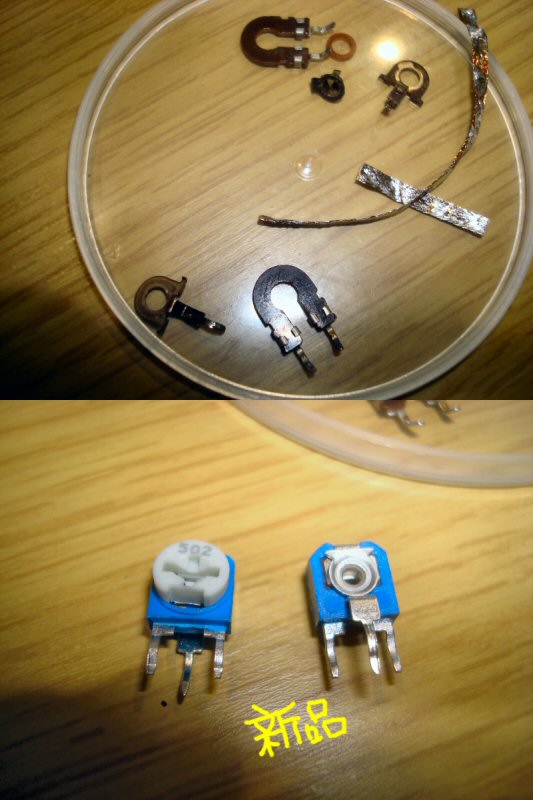

現状は、すっかり黒ずんだ固定子に外れた稼働子が落ちてきました。バラバラです。これではうまく調整できるはずはありません。

実際に外してから、抵抗値を測ってみると「450オーム」でした。同じ値は在りませんので、一番近い値の500オームを付けることにします。元々可変抵抗ですので、これくらいの誤差なら十分ですね。

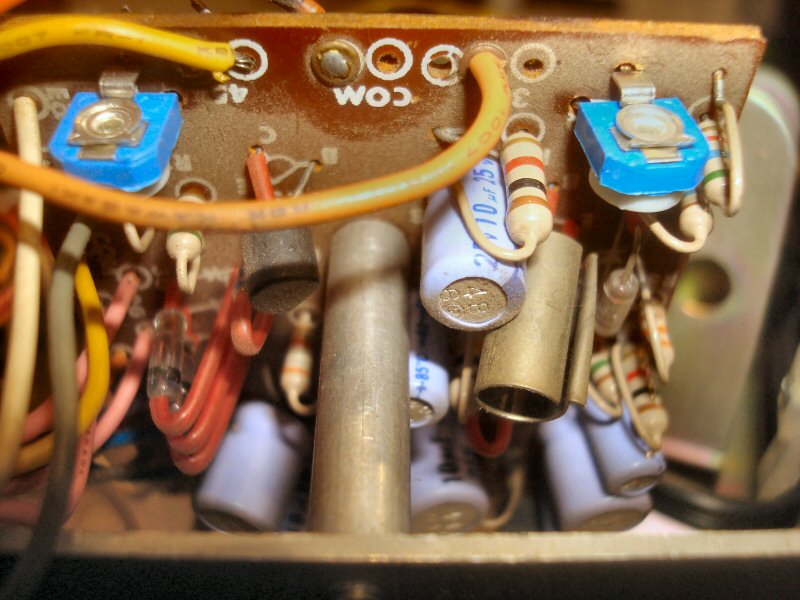

ハンダ吸い取り線できれいにした基盤に新しいトリマーをハンダ付けします。これは難なく終了し、組み付ける前に中間点を調整しておきます。これによりケース前面のボリュームで+−調整できます。組み上げると無事微調整できるようになりました。グッドです。これでプレーヤーとしての基本性能はほぼ新品同様となりました。ある程度、長く使えそうですね。
