前回　MacOSX／LinuxによるIS03のスクリーンキャプチャ
では、Linux(Ubuntu)でAndroid端末(IS03)のスクリーンキャプチャを行いましたが、
その際、Android SDKのddmsを使用しました。

スクリーンキャプチャをする際に、毎回フォルダ(解凍先android-sdk-linux_x86/tools/)を開いて
起動するのは面倒なので、ショートカットを作成しようと思ったのですが、
Ubuntu11.04からは、デスクトップが「Unity」に変更され、
それなら、アプリケーションランチャーに追加しようとしたのですが、
思ったより簡単ではなかったので、記録しておきます。




通常のアプリケーション
まず、通常インストールしたアプリケーションであれば、起動してランチャーに表示された
アイコンを右クリックでメニューを出し、「ランチャーに常に表示」をチェックすれば
アプリケーション終了後もアイコンが残り、ショートカットアイコンとして追加されます。



しかし、DalvikDebugMonitor(以降ddms)のように、解凍しただけで
インストールを行わなかったアプリに関しては、同様の操作を行っても
一時的に追加されるも、ログオフした段階で消えてしまいます。


ddms.desktopの作成
Unityのアプリケーションランチャー表示には少し設定が必要です。
以下のの記事を参考にしました。
独学Linuxさんの記事
http://blog.livedoor.jp/vine_user/archives/51847866.html
[How to] Unity Quicklists for LibreOffice, GMail and Chromiumの記事
http://www.omgubuntu.co.uk/2011/04/how-to-unity-quicklists-for-libreoffice-gmail-and-chromium/

ランチャーは、/usr/share/applications 以下にある
「アプリケーション名.desktop」というファイルで指定されています。
図を載せたChromeブラウザであれば、「google-chrome.desktop」となります。



これは、設定を記述しただけのファイルなので、エディタで開くことが出来ます。



先に述べたようにddmsは解凍しただけでインストールを行っていないものは、
ランチャーに常に表示のチェックをしても自動で「.desktop」を
作成してはくれないようなので、自分で作成する必要があります。
/usr/share/applications下なので、エディタも管理者権限で
起動しなくてはならないので端末から以下で起動します。

sudo gedit

私が記述した内容は以下の通りです。
ーーーーーーーーーーーーーーーーーーーー
[Desktop Entry]
Name=Dalvik Debug Monitor
Name[ja]=Dalvik Debug Monitor
Comment[ja]=Android SDK Debug Monitor
GenericName=Dalvik Debug Monitor
GenericName[ja]=Debug Monitor
Exec=/home/ユーザー名/Android/android-sdk-linux_x86/tools/ddms
Terminal=false
Type=Application
Icon=ddms-icon
Categories=GNOME;GTK;
ーーーーーーーーーーーーーーーーーーーー

Dalvik Debug Monitor.desktopという名前で/usr/share/applications 下に保存。
Exec= 以降がファイル指定なので、AndroidSDKを解凍したフォルダを指定。
Icon=ddms-icon とありますが、アイコンファイルを用意しなくてはなりません。

SDKの中に適当なものがあるのでそれを使用します。
android-sdk-linux_x86/tools/lib の中の「ddms.jar」を

右クリック->書庫で開くで解凍し、出てきた画像ファイル「ddms-icon.png」
を「/home/ユーザー名/.icons」の中にコピー。
これで、アイコンが変更されたと思います。


Unityランチャーに追加

/usr/share/applications 下に作成したddms.desktopをドラッグして
ランチャー上に持ってくれば追加されます。
アイコンもドロイド君settingみたいになってとてもいい感じです。



以降はランチャーからクリックして起動できます。



Unityは思ったより使いやすいし、なにより面白い。

IS03(Android2.2.1)は、XperiaX10(SO-01B)などと同様に、
アプリを使用しIS03上でのスクリーンキャプチャはできません。

PCを使用しスクリーンキャプチャを行うわけですが、やはり主流はWindowsなわけです。

斯く言う私もWindows7でスクリーンキャプチャを行っていたわけですが、
MacOSやLinuxも使用しているので、どうせならどのPCでも出来るように
しておきたいと言うことで、やってみました。

Wndows
まずは、Windowsでのやり方を簡単に記録しておきます。
IS03非公式マニュアル さんの記事が参考になると思います。
http://someya.tv/is03/100/manual01.php

　1)Java SE Development Kit をインストール
 　　http://www.oracle.com/technetwork/java/javase/downloads/jdk6-jsp-136632.html
　2)Android SDK　をフォルダに解凍
　　 http://developer.android.com/sdk/index.html
　3)IS03 USB ドライバをインストール(SHARPサポートページ)
　　 http://k-tai.sharp.co.jp/support/a/is03/download/usb/index.html
　4)SHARP共通 ADB USBドライバ をダウンロード
　　 https://sh-dev.sharp.co.jp/android/modules/driver/
　5)IS03をPCに接続
　　 [設定->USB接続->USB接続モード->カードリーダーモード、
　　  設定->アプリケーション->開発->USBデバッグ及びスリープモードにしないにチェック]
　　 ドライバのインストール画面でダウンロードした「ADB USBドライバ」を選択。
　6)Android SDKフォルダ->toolフォルダ->ddms.bat
　　 DalvikDebugMonitor->Device->Screen Capture->Save
　　 IS03画面を変更->Refresh->Save


MacOSX [SnowLeopard -MacOSX 10.6.7-]
1)Java
　標準でJavaはインストールされているはずなのでターミナルで確認。
　　アプリケーション->ユーティリティ->ターミナル
　　Java -version
　  インストールされていれば、version情報が出てくる。


2)Android SDK　をフォルダに解凍
　http://developer.android.com/sdk/index.html
　MacOSX(intel)のandroid-sdk_r10-mac_x86.zipをDownload
　特に決まりはないが解凍したものをフォルダごとApplicationフォルダに入れておきました。



3)Android SDK Platform-toolsインストール
　このままddmsを起動するとエラーが出るので、
　Android SDK Platform-toolsをインストールします。

　Android SDKフォルダ->toolフォルダ->Androidで
　Android SDK and AVD Manager を起動し
　Available packages->Android Repository
　　->Android SDK Platform-tools,revision[数字]を選択しインストール


Install Selected 選択

右中央 Accept All 選択

必ず ADB Restart で Yes を選択する。

4)IS03を接続
　Windowsのときと同様に
　[設定->USB接続->USB接続モード->カードリーダーモード、
　設定->アプリケーション->開発->USBデバッグ及びスリープモードにしないにチェック]

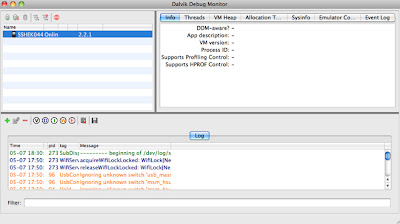

5)ddmsの起動
　Android SDKフォルダ->toolフォルダ->ddms でDalvikDebugMonitorが起動し、



　IS03の端末を選択後->Device->Screen Capture->Save
　IS03画面を変更->Refresh->Save
　でキャプチャ出来ます。





Linux[Ubuntu 10.10,11.04]
(可能な限りGUIで行なってみます)
1)Javaのインストール
　　Sun Java(JDK)6だけをインストールしたら、エラーが出てしまい起動しませんでした。
　　OpenJDK6もインストールしたら、素直に起動しました。
　　(勿論、OpenJDK6だけでも起動しません。
　　詳細な検証は今回出来ませんでしたが、とりあえず両方インストール。)

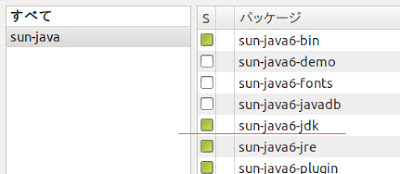

　 Synaptcパッケージマネジャで
　設定->リポジトリ->他のソフトウェア->Canonicalのパートナーにチェック
　パッケージマネジャのWindowに戻り、再読込



　openjdk-6-jdk を検索->チェック->適用 でインストール
　sun-java6-jdk を検索->チェック->適用 でインストール
　　この際、依存により要求された追加は必ずインストール





2)Android SDK
　http://developer.android.com/sdk/index.html
　Linux(i386)android-sdk_r10-linux_x86.tgzをDownload
　解凍しておきます。
　(64bitUbuntuだと ia32-libs が必要になります。)

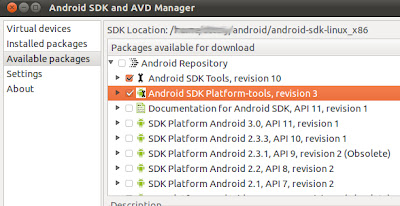

3)Android SDK Platform-toolsインストール
　Mac同様Android SDK Platform-toolsをインストールします。
　　Android SDKフォルダ->toolフォルダ->Androidで
　　Android SDK and AVD Manager を起動し
　　Available packages からAndroid Repository
　　->Android SDK Platform-tools,revision[数字]を選択しインストール
　　　(Android SDK Tools,revision数字 があれば同様にインストール)


4)IS03を接続
　Windowsのときと同様に
　[設定->USB接続->USB接続モード->カードリーダーモード、
　設定->アプリケーション->開発->USBデバッグ及びスリープモードにしないにチェック]

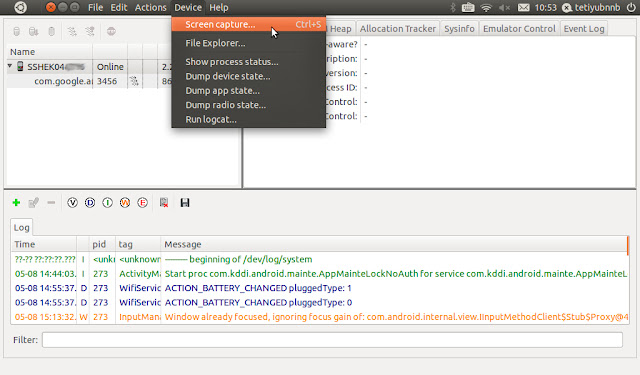

5)ddmsの起動
　Android SDKフォルダ->toolフォルダ->ddms
　でDalvikDebugMonitorが起動
ダブルクリックで起動の場合は、端末内で実行するを選択する


　IS03の端末を選択後->Device->Screen Capture->Save
　IS03画面を変更->Refresh->Save
　でキャプチャ出来ます。



Ubuntuでスクリーンキャプチャした画像


Mac、LinuxでIS03のスクリーンキャプチャが行える環境が整いました。
若干ですが、Macが他OSより簡易に設定でき、次いでLinuxかと。

とりあえず、スクリーンキャプチャは面白い。

Linux/Android/Windowsで無線LANチャンネル・信号強度を調べる

スマートフォンやノートPCで無線LANを使用していると
どうにも不安定になったりすることがあります。

無線LANが結構な使用率になってきて、いつの間にかチャンネル干渉が
起こっていたなんて事が原因だったりするわけで、そんなことが気になって仕方がない。

という訳で、「無線LANチャンネル・信号強度をより分かりやすく調べてみよう」
と思い立ったのはWindows7を購入してしばらくした頃なので、2010年になったあたり。

チャンネル干渉とは？ という場合は
ここ(http://www.infraexpert.com/study/wireless3.html)
で簡易に載っています。

要は、IEEE802.11b /g は2.4GHzの周波数帯域を使用し、
近くにアクセスポイントがあると
電波干渉が起こるため、干渉を避けられるよう1〜14のチャンネルが
設けられているので異なるチャンネルを使用しましょう。
けど、各チャネル間隔は5MHzなのに対しチャネル幅は22MHzあるので、
電波干渉を起こさないよう5チャネル以上の間隔必要ですよ。
例えば1ch/7ch/13chなら干渉を起こさず使用できるので理想的ですよ。

と言ったような事なのです。

無線LANチャンネル・信号強度を調べるには
Windowsでは、「inSSIDer」
というアプリを使用しています。※現在はinSSIDer2
metageek「inSSIDer2」
"http://www.metageek.net/products/inssider/"

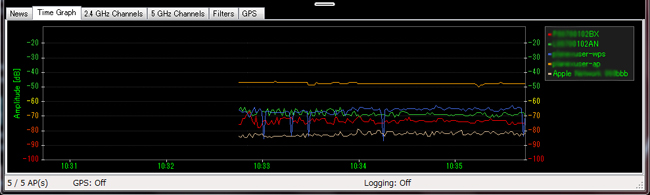

inSSIDer2.0[Windows7]
inSSIDer2.0[Windows7]

画像を見て解るように、受信しているアクセスポイントのMACアドレス・SSID
・チャンネルが上部に表示され、各チャンネルごとの信号強度がグラフで表示されます。
タブを変えれば、経時的な信号強度のグラフが表示されます。
これで、チャンネル干渉が起きていれば、ルーターでチャンネルを変更し安定した
無線LAN接続が行えます。

もちろんLinuxネタをやるからには、Linux版もありまして、アルファ版ですが、
inSSIDer 2for Linux (alpha)
"http://www.metageek.net/products/inssider/linux/"

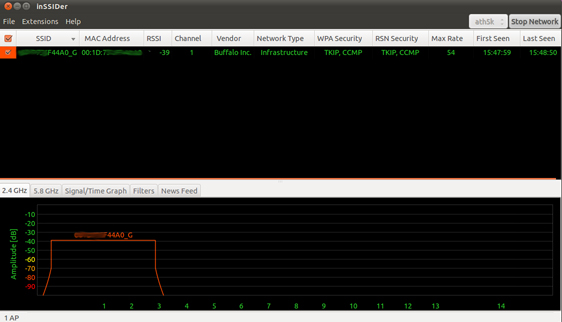

inSSIDer 2 for Linux (alpha)[Ubuntu11.04]
inSSIDer 2 for Linux (alpha)[Ubuntu11.04]

画像を見て解るように、ほとんどWindows版と同じ表示がされています。

ただ、これだと調べる際にノートPCを持ち歩かなくてはならないという
欠点があります。（電源が届く限りデスクトップを持ち歩いてもいですが）
そこで、「スマフォだったらいいんじゃね？」と誰しも思うわけです。

Androidでも同じような機能のアプリがありまして、
「Wifi Analyzer」というアプリです。
https://market.android.com/details?id=com.farproc.wifi.analyzer&feature=search_result

Wifi Analyzer[IS03 Android2.2]
Wifi Analyzer[IS03 Android2.2]

Wifi Analyzer[IS03 Android2.2]
Wifi Analyzer[IS03 Android2.2]

各アクセスポイントのチャンネル・信号強度のグラフが表示でき、
信号干渉の有無がすぐに確認できます。

ページを変えると、経時的信号強度のグラフ、アクセスポイントのMACアドレス・
SSIDの一覧が表示できます。
これで、簡単に場所を変えて信号強度の状態や干渉状態が把握できます。

Wifi Analyzerは、なかなか面白いアプリです。
